Tres consejos rápidos para estimar el voltaje de la línea de transmisión
Se puede estimar el nivel de alto voltaje de una línea de transmisión siguiendo estos tres indicadores clave: verificando la división del cable, contando el número de aislamientos compuestos y observando la altura de la torre.

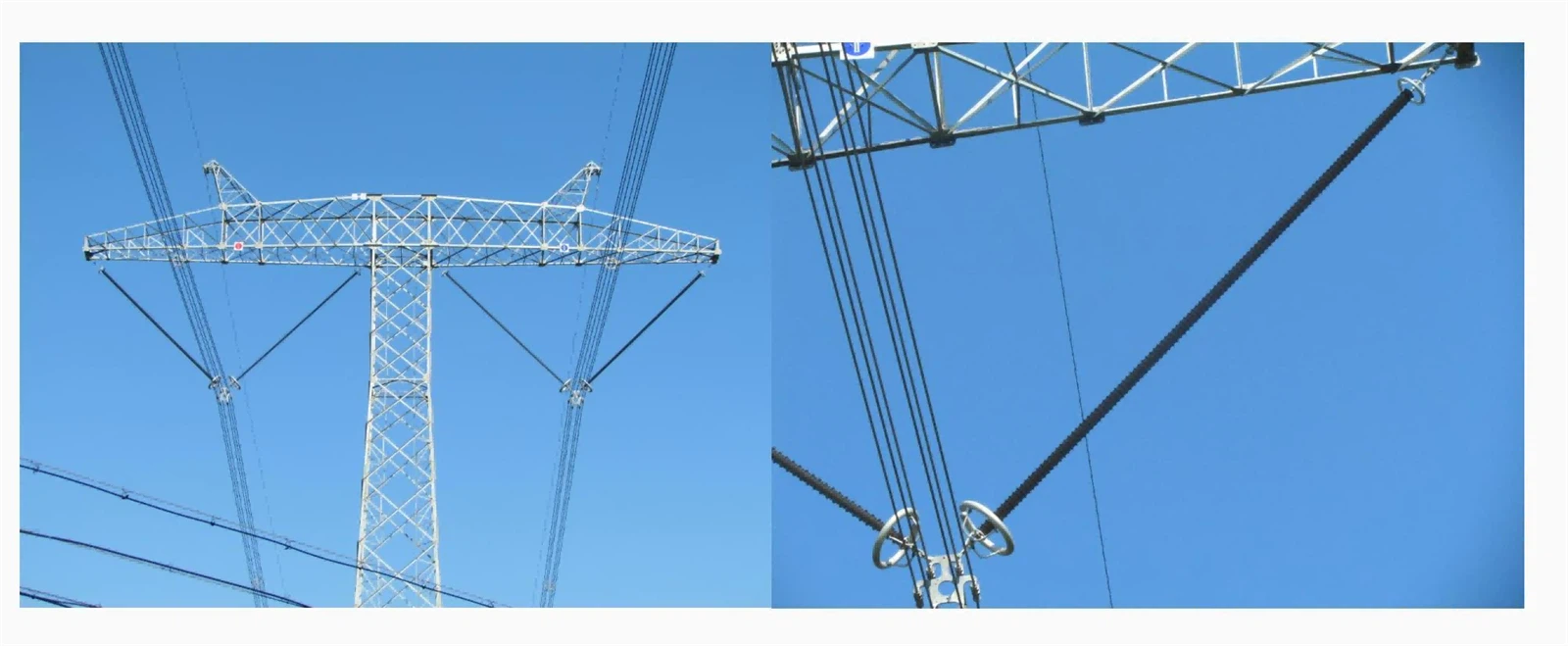

1. División de cables (conductores agrupados)
Las líneas de mayor voltaje suelen tener conductores divididos, donde cada fase se divide en varios hilos. Esta configuración aumenta el "diámetro efectivo" del conductor al disponer varios cables más delgados en un patrón circular. La división reduce el peso del material, minimiza la resistencia eléctrica y ayuda a prevenir el "efecto corona". El efecto corona es un tipo de descarga eléctrica que crea un zumbido y un brillo tenue alrededor de los cables, especialmente notable en tiempo lluvioso.
Por ejemplo, las líneas de 750 kV generalmente utilizan conductores divididos en seis. Las líneas de 500 kV suelen estar divididas en cuatro, aunque los cables divididos en seis se están volviendo más comunes, especialmente en áreas de alta demanda. Las líneas de 220 kV suelen estar divididas en dos y las de 110 kV o menos utilizan conductores individuales.

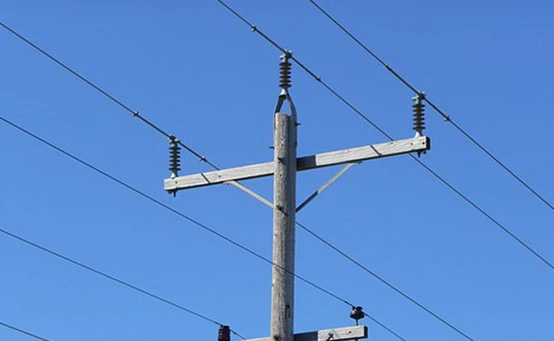

2. Número de cobertizos para aisladores de polímero.
Cuanto mayor sea el voltaje, más cobertizos se necesitarán. En general:
Cada cobertizo de caucho de silicona puede soportar alrededor de 10-15 kV, aunque el número exacto varía según la altitud, los niveles de contaminación locales y la importancia de la línea. En áreas de gran altitud o muy contaminadas, se pueden agregar cobertizos adicionales.
3. Altura de la torre
La altura de la torre de transmisión también es un buen indicador del nivel de voltaje. Las líneas de mayor voltaje deben mantenerse a una distancia segura del suelo, las estructuras y los árboles. En áreas urbanas, la **altura libre** desde el suelo para varios niveles de voltaje suele ser la siguiente:
35-110 kV: espacio libre mínimo de ~7 metros (aprox. edificio de 3-4 pisos)
220 kV: ~7,5 metros (aproximadamente 5 pisos)
330 kV: ~8,5 metros (alrededor de 8 pisos)
500 kV: ~14 metros (12-13 pisos)
750 kV: ~19,5 metros (18-20 pisos)
En la práctica, las torres de 110 kV generalmente miden alrededor de 10-15 metros de altura, las torres de 220-330 kV suelen tener alrededor de 20-30 metros, las torres de 500 kV alcanzan 30-40 metros, las torres de 750 kV pueden 50+ metros, y las torres de 1000 kV alcanzan hasta 70-80 metros. La altura de la torre puede variar según el clima y el terreno.
¡Con estas tres comprobaciones, a menudo puedes medir el nivel de voltaje de una línea de transmisión de un vistazo!
