Aisladores compuestos: estructura, materiales y funciones

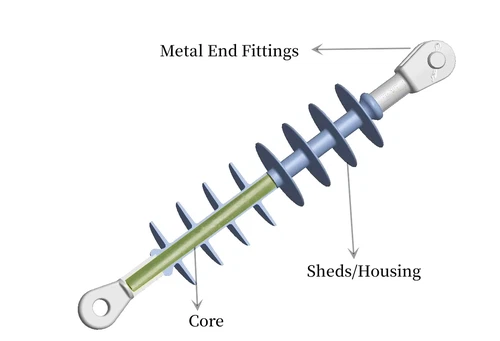

Los aisladores compuestos son componentes aislantes avanzados utilizados en sistemas de potencia de voltaje alto -}. Están diseñados con unMulti - estructura de piezas, que consiste en unnúcleo de fibra de vidrioequipado conaccesorios finalesy un protectorcobertizo(también llamado cobertizo del clima). Se conocen comúnmente comoaisladores de polímeros, mientras que internacionalmente, el términoaisladores compuestosse usa a menudo.
1. La barra de núcleo estructural
Elbarra de núcleoes el componente aislante interno y la carga principal - estructura de rodamiento. Es responsable de resistenciatensiones mecánicascomo tensión, flexión, torsión y compresión.

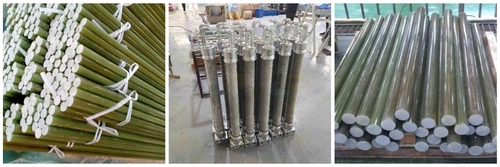

Los materiales de la barra del núcleo común incluyen:
- Varillas de fibra de vidrio epoxi
- Tubos de fibra de vidrio epoxi de herida
- Porcelana
- Alto - Resina de rendimiento
2. Cobertizo
Elcobertizo(también conocido como el cobertizo del clima o la vivienda) rodea el núcleo. Sus funciones principales son:
- Proporcionar suficiente distancia de arrastre
- Proteger el núcleo de la humedad, la contaminación y la radiación UV
- Resistir el seguimiento y la erosión bajo estrés eléctrico
Los materiales de cobertizo comunes incluyen:
- Goma de silicona(Preferido por su hidrofobicidad superior)
- Caucho EPDM (monómero de etileno propilen dieneno)
- Resina termoestable
- PTFE (politetrafluoroetileno)

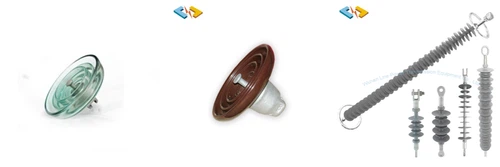

3. Diferencia de diseño funcional: aisladores compuestos vs. porcelana y de vidrio
A diferencia de los aisladores de porcelana o de vidrio, que dependen de unmaterial único para realizar funciones eléctricas y mecánicas, aisladores compuestos adoptan undiseño modulardonde cada componente está optimizado para su papel específico:
| Tipo de aislante | Estructura material | Función mecánica | Función eléctrica |
|---|---|---|---|
| Porcelana / vidrio | Material único | Mismo material | Mismo material |
| Compuesto | Multi - material | Núcleo (fibra de vidrio/epoxi) | Cobertizo (caucho de silicona) |
4. Beneficios clave de los aisladores compuestos
- Ligero y fácil de instalar
- Rendimiento de contaminación superior e hidrofobicidad
- Alta resistencia al vandalismo e impacto
- Excelente resistencia mecánica y resistencia al clima
Poder de la línea de Wuhan
Proporcione una gama completa de aisladores compuestos diseñados para líneas de transmisión y distribución.
Los tamaños personalizados y las clasificaciones de voltaje están disponibles a pedido.
