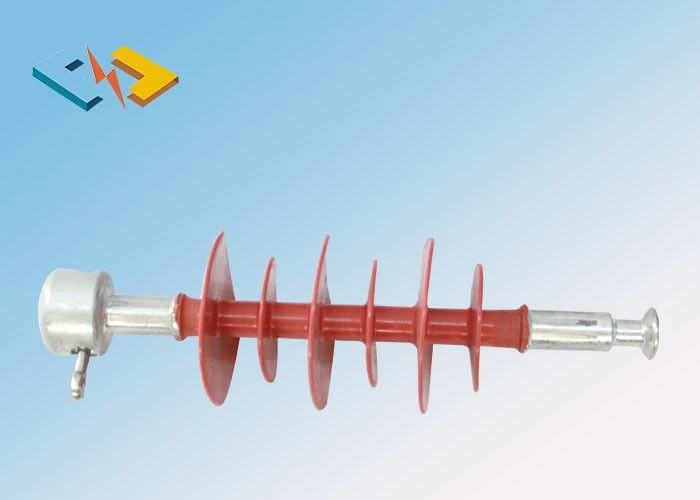

Foto para aislador compuesto de suspensión de 10 kV:
Especificación técnica para FXBW-10/70:
| modelo | Votación nominal (kV) | Carga mecánica especificada (kN) | Altura de la estructura (mm) | Distancia mínima de arco seco (mm) | Distancia mínima de creepage (mm) | Impulso relámpago resiste voltaje (kV) | Frecuencia de potencia resiste voltaje (kV) |
| FXBW-10/70 | 10 | 70 | 400±5 | 230 | 630 | 110 | 40 |
Precauciones de instalación:
1. Durante el transporte e instalación de aisladores, deben manipularse con cuidado, no tirarse, y evitar colisiones y fricciones con varias partes diversas (cables, placas de hierro, herramientas, etc.) y objetos duros puntiagudos.
2. Cuando se iza el aislante compuesto, el nudo de cuerda debe estar atado en los accesorios finales, y está estrictamente prohibido atar en los cobertizos o vaina. Cuando la cuerda debe tocar los cobertizos y la vala, debe envolverse con tela suave en la parte de contacto.
3. Los aisladores compuestos no se utilizarán como herramientas auxiliares para retraer (retraer) líneas para evitar daños a los aislantes causados por la fuerza de impacto o el momento de flexión.
4. No pise los cobertizos aislantes.
5. Al instalar el anillo de ecualización, se ajustará para que el anillo sea perpendicular al eje del aislante. Para el anillo de ecualización de boca abierta, preste atención a la misma dirección de apertura en ambos extremos, con el fin de facilitar la descarga y proteger los cobertizos.
modelo | Clasificada | especificado | estructura | Distancia mínima del arco seco | mínimo | Impulso de rayo | Frecuencia de potencia húmeda |
| (kN) | (mm) | (mm) | (mm) | ≥(kV) | ≥ (kV) | |
FXBW-10/70 | 10 | 70 | 400±5 | 230 | 630 | 110 | 40 |
