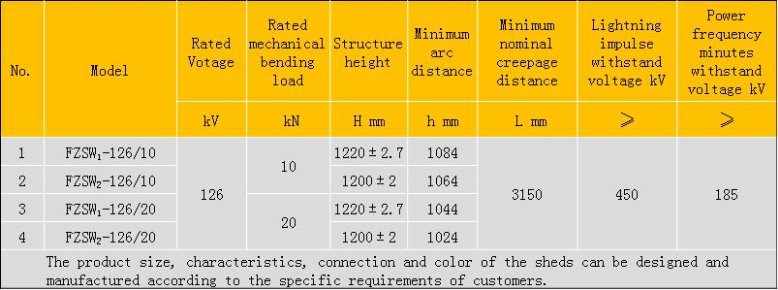

Datos técnicos:
1. Color: mediano.
2. Rated voltage:126 kV;Dry power frequency withstand voltagc>265 kV;wet power frequency withstand voltage>l85 kv; Tensión soportada de impulso tipo rayo Mayor o igual a 450 kV.
3. SCL>10 kN.
STL>80 kN.MDCL >6 kN.
MDTOL>1,2 kN-M
4. Mín. distancia crcapagc : 3150 mm.
5. Orificio de instalación hacia arriba y hacia abajo del círculo central entre la migración más grande del eje 4,4 mm. Agujeros de instalación de flucción Desplazamiento angular
Un aislador se define como "un dispositivo utilizado para el aislamiento eléctrico y la fijación mecánica de equipos o conductores sujetos a diferencias de potencial". Esta es una definición muy generalizada, ya que en las subestaciones y estaciones convertidoras se utilizan muchos tipos de aisladores traseros, según la aplicación, como soporte de barra, soporte de reactor liso, aparamenta, barra, etc. Un seccionador es "un dispositivo de conmutación mecánico que proporciona, en la posición abierta, una distancia de aislamiento conforme a un requisito especificado". Los dispositivos de aislamiento en aplicaciones al aire libre deben cumplir con muchos requisitos, pero se pueden dividir en tres categorías:
• Requisitos funcionales y eléctricos
La función principal del seccionador es garantizar la seguridad. Por lo tanto, en condiciones abiertas, debe proporcionar espacios abiertos visibles y confiables; En estado cerrado, debe ser capaz de soportar corrientes normales y de falla sin interrupción o inseguridad anormal. Los interruptores de desconexión también deben diseñarse para evitar descargas a través de espacios de aire ya tierra.
• Requisitos mecánicos
Desde un punto de vista mecánico, el seccionador debe soportar cargas externas además de su propia carga operativa (peso, requisitos operativos). En los equipos UHV, uno de los más graves es el sismo. Por lo tanto, si se requieren requisitos sísmicos, se deben lograr diseños de alta precisión. Otras cargas a considerar son los cortocircuitos, los vientos fuertes y las cargas terminales.
• Requisitos medioambientales
Expuesto al aire libre, el seccionador debe resistir todos los factores ambientales posibles, incluido el hielo severo (importante porque altera por completo el rendimiento del aislador) y la lluvia intensa (que aumenta el riesgo de descarga). El más importante es el impacto de la contaminación, que es un factor de tamaño crítico para los aisladores que puede provocar emisiones a la Tierra.
