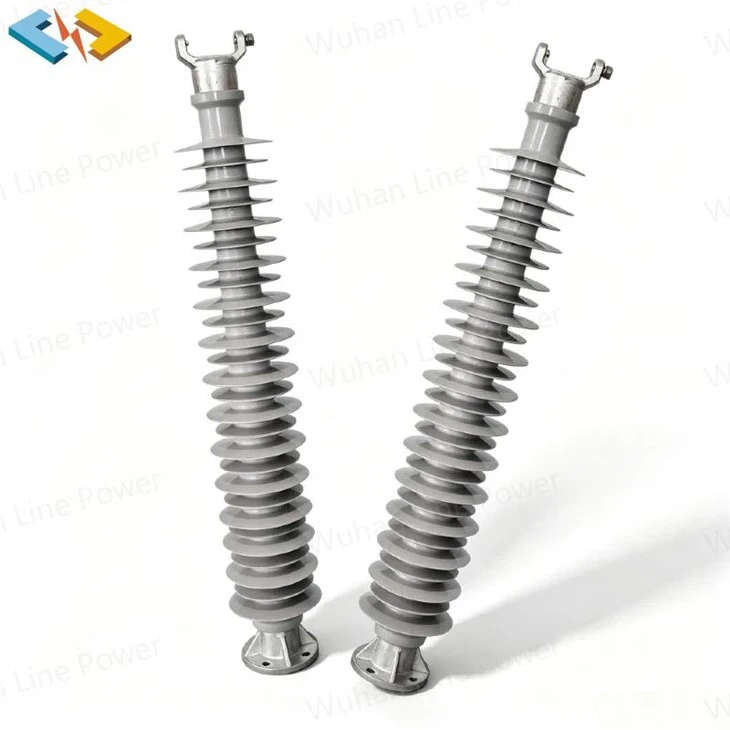

Aislador compuesto de poste de línea vertical de 69 kV



Nuestra fábrica y equipos



Taller 1

Taller 2

Taller 3

Los aisladores de poste de línea están disponibles con cuatro tipos de accesorios de extremo de línea: abrazadera horizontal-superior, abrazadera vertical-superior, amarre-superior y abrazadera K-. Los accesorios de los extremos están fabricados con aleación de aluminio-resistente a la corrosión o piezas fundidas de hierro dúctil galvanizado-en caliente.

El poste de línea vertical (también conocido como aislador compuesto de pasador/poste vertical) es un aislador montado verticalmente en la cruceta de un poste de distribución. Cumple dos funciones principales: soporte mecánico y aislamiento eléctrico. Es un componente irreemplazable en las redes de distribución de 10 a 110 kV y sus ventajas pueden explicarse desde cinco aspectos: rigidez estructural, rendimiento eléctrico, adaptabilidad ambiental, costo de ingeniería y ventajas sobre los aisladores de porcelana/vidrio.

1.Rigidez de la instalación estructural: Es obligatorio un soporte rígido vertical; Las cuerdas de suspensión no son aceptables.
Requisitos de diseño compacto de los postes de distribución: en las redes de distribución urbanas y rurales, los postes individuales, los corredores estrechos, los bordes de las carreteras y las áreas residenciales con espacio limitado hacen imposible suspender una larga cadena de aisladores de suspensión. El Poste de Línea Vertical es un único poste rígido, fijado verticalmente a la cruceta, con el conductor directamente sujeto en la parte superior. Tiene una estructura compacta, ocupa un espacio lateral mínimo y no requiere alargamiento adicional de la cruceta. Soportar cargas de flexión en voladizo (función mecánica central): el propio peso del conductor, la presión del viento, la formación de hielo y las curvaturas de las líneas generan momentos de flexión laterales. Los postes verticales dependen de la resistencia a la flexión de la varilla del núcleo de fibra de vidrio para soportar de manera estable el conductor; Las cuerdas de suspensión solo pueden soportar fuerzas de tracción y no pueden proporcionar un soporte rígido unilateral.

Reemplazo de pasadores y crucetas de porcelana tradicionales: Los pasadores de porcelana tradicionales son voluminosos y se rompen fácilmente; Los postes verticales compuestos están moldeados integralmente, lo que ofrece una mayor resistencia a la flexión y al impacto. En muchos escenarios, se puede eliminar toda la cruceta de porcelana, lo que simplifica la estructura del poste y reduce el uso de acero.

Escenarios de instalación limitados a soportes verticales: postes rectos, postes-de ángulo pequeño, postes derivados, plataformas de transformadores, soportes-para fusibles desplegables; montaje de postes de cables urbanos, mejoras de redes de distribución compactas; Tracción ferroviaria, líneas aéreas dentro de áreas de fábrica.

Estas ubicaciones carecen de espacio para suspensión y deben instalarse verticalmente con soportes aislados para soportar el conductor.

2. Requisitos esenciales de aislamiento eléctrico: aislamiento de conductores activos de torres de puesta a tierra
El aislamiento de la base bloquea la corriente de fuga.

Las varillas centrales de resina epoxi de fibra de vidrio aíslan los conductores de alto-voltaje de las crucetas metálicas/postes de conexión a tierra, evitando cortocircuitos a tierra, descargas eléctricas y disparos de líneas.

Los faldones de caucho de silicona proporcionan una amplia distancia de fuga.

En condiciones de contaminación, humedad y niebla, alargan la ruta de fuga y suprimen la fuga de la superficie; En comparación con los aisladores cerámicos, los materiales compuestos aumentan el voltaje de descarga disruptiva entre un 30% y un 50%. Se deben utilizar postes verticales compuestos en áreas muy contaminadas (rocío de sal costera, polvo industrial, áreas mineras) para reducir significativamente las interrupciones por descargas disruptivas.

Hidrofóbico y auto-limpiador, inhibiendo la película continua de agua.

3.El caucho de silicona vulcanizado de alta -temperatura HTV tiene propiedades hidrófobas duraderas, lo que evita la formación de una película de agua conductora continua en climas lluviosos. La corriente de fuga es mucho menor que la de los aisladores de porcelana, lo que reduce el riesgo de rayos y descargas de niebla, y disminuye el número de fallas en las líneas. III. Insustituible en ambientes hostiles (la porcelana o el vidrio no pueden hacer esto)

Áreas costeras, áreas salinas-alcalinas, áreas químicamente contaminadas: los aisladores de porcelana requieren una limpieza manual regular después de acumular suciedad, lo que genera costos de mantenimiento extremadamente altos. Los postes verticales compuestos son hidrofóbicos y auto-limpiantes, por lo que no requieren limpieza durante todo el año-. Su tasa de envejecimiento bajo la corrosión de la niebla salina costera es mucho más lenta que la del esmalte de porcelana.

Áreas de alta-altitud, hielo y rayos UV fuertes: el caucho de silicona es resistente a temperaturas altas y bajas y al agrietamiento por rayos UV. Las varillas con núcleo de fibra de vidrio tienen buena elasticidad y no se quebran fácilmente durante los ciclos de congelación y descongelación. Los componentes de porcelana son extremadamente propensos a agrietarse y explotar debido al choque térmico de baja-temperatura.

Áreas montañosas, sitios de construcción, áreas propensas a impactos externos: los materiales compuestos tienen una alta dureza y no se rompen al impactar con vehículos, grava o durante la construcción. Los fragmentos de aislador de porcelana después del impacto pueden causar fácilmente cortocircuitos a tierra, lesiones y riesgos importantes para la seguridad.

Áreas montañosas, sitios de construcción, áreas propensas a impactos externos: los materiales compuestos tienen una alta dureza y no se rompen al impactar con vehículos, grava o durante la construcción.

4. Ventajas económicas en ingeniería y operación y mantenimiento, una prioridad máxima para los proyectos de ingeniería

Extremadamente liviano, lo que reduce la carga de la torre
Con un peso de solo 1/10 de los postes de porcelana para el mismo nivel de voltaje, los viejos postes de cemento existentes y las delgadas crucetas de acero no requieren refuerzo ni modificación y pueden reemplazarse directamente, lo que reduce significativamente los costos de actualización de la torre; Los costos de transporte y mano de obra de elevación en áreas montañosas y remotas se reducen considerablemente.

Costos de operación y mantenimiento significativamente reducidos
No hay necesidad de cortes de energía anuales para la limpieza; Menos propenso a sufrir daños, ciclo de sustitución de más de 30 años; Casi elimina accidentes como caída de cables rotos y cortocircuitos de porcelana, reduciendo las pérdidas por cortes de energía durante las reparaciones.

Construcción sencilla, período de construcción reducido
Estructura integrada de una sola-unidad, hardware pre-ensamblado, solo se requiere fijación con pernos en-el sitio. En comparación con el ensamblaje de pasadores de porcelana de varias piezas y el levantamiento por suspensión, la eficiencia de la construcción se duplica con creces.
